Matériaux
- Barre stabilisatrices de voiture
- Plaquette de métal
Outils
- Tarauds et tourne-à-gauche
- Filière à main
- Scie à métaux
- lime à métaux
- perceuse à colonne
- disqueuse
- Poste à souder à la baguette
Difficulté
Très facile
Durée
1 heure(s)
Coût
0 EUR (€)
Description
test lien pour tuto : https://wiki.lowtechlab.org/w/index.php?title=Liaison_rotule_pour_remorque&action=formedit
Sommaire
Introduction
Ce tutoriel vous explique comment réaliser une liaison rotule pour attache une remorque à tout véhicule à mobilité douce. Pour réaliser cette rotule, nous avons récupéré des barres stabilisatrices de voiture, issues du système de suspension.
Étape 1 - Trouver les barres stabilisatrices
Les garages automobiles jettent régulièrement ce genre de pièces lors des contrôles techniques, qui sont toujours fonctionnelles pour l'utiliser sur une remorque. Le premier garage que nous avons croisé nous en a donné deux paires. Racontez-leur le projet et iels seront ravi.es de vous aider !

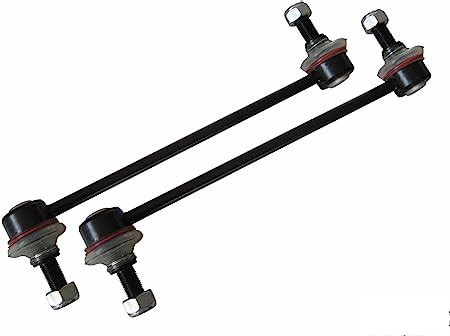

Les barres stabilisatrices sont deux rotules liées par une tige d'acier.
Étape 2 - Fabrication de la rotule
- Coupez une paire de rotule en deux, puis limez le bout de l'axe en cône.
- Filetez l'axe à l'aide d'une filière à main correspondant à l'axe.
Étape 3 - Réalisation de la liaison tangage
Ici, nous connectons la rotule sur le bout de notre châssis qui est un tube carré d'acier de 20mm de côté, d'épaisseur 1.5mm.
*Découpez une petite plaquette d’acier de la dimension de la section du tube (épaisseur >4mm).
*Réalisez un taraudage adapté au filetage de l'axe de la rotule : percez la plaquette au centre (nous à 7mm) et taraudez-la avec un diamètre équivalent au filetage de l'axe de la rotule (nous pour du M8).
- Soudez cette plaquette sur la section du tube.
Notes et références
Ce système nous a été présenté par Bernard Mathieu De Vienne (Association Cycles Saveuil) que nous remercions chaleureusement pour son aide.
