Bonjour, vous trouverez ci dessous un moyen très économique de fabriquer un vrai poste à souder (et non par point).
Bonjour, vous trouverez ci dessous un moyen très économique de fabriquer un vrai poste à souder (et non par point).
poste, souder, transformateur, micro-onde
- 3 transformateurs de micro-onde à récupérer
- 2 ventilateurs de micro-onde à récupérer
- Câble d’alimentation de micro-onde
- 17m de câbles gaînés de 4mm² à récupérer
- 2m de câbles gaînés de 2,5mm² à récupérer
- Dominos 4mm² et 2,5mm²
- Disjoncteur 16A
- Pince crocodile 600 A pour la masse
-Tournevis
-Pince coupante
Tout d’abord il s’agit de récupérer ce qui nous intéresse dans les
micro-ondes. A savoir le transformateur et le ventilateur.
Préparer les transformateurs.
Enlever le bobinage secondaire,
c’est-à-dire celui qui a le plus de spires (dans un bobine : une spire =
un tour de fil).
C’est l’étape la plus délicate et la plus longue.

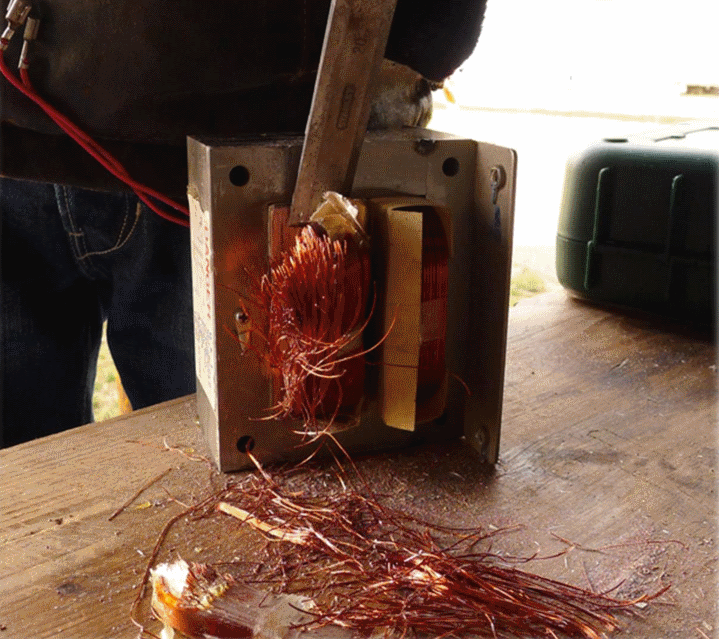

Le plus simple est de couper la bobine au niveau du
ferromagnétique (le bloc entourant les bobines) et essayer de sortir
le morceau de bobine restant coincé.
Nous vous conseillons l’utilisation d’un vieux ciseau à bois pour couper les parties extérieures au ferromagnétique, et une tige de métal assez épaisse
(se rapprochant le plus possible de la taille du trou dans le
ferromagnétique) à planter progressivement dans ce qu’il reste de
bobine afin d’en sortir le cuivre coincé (l’ensemble a été baigné dans
une sorte de résine) dans le ferromagnétique.
Attention à ne pas abîmer le bobinage primaire, la coupure d’un
fil peut encore se rattraper (soudure ou domino) mais lorsque
plusieurs sont abîmer cela devient difficile. Et la bobine primaire est
foutue…
Remarque : le transformateur permet de modifier la tension
imposée entre deux bornes. Il est caractérisé par la puissance
qu’il peut faire passer et le rapport du nombre de spires dans les
bobines primaire et secondaire (noté n). Ayant deux entrées et
deux sorties, la tension d’entrée (circuit primaire) sera divisée par
le rapport n pour donner la tension de sortie.
Pour un micro onde,
l’intérêt étant d’avoir un haut voltage en sortie, la bobine
secondaire contient beaucoup de spires.
Comptez le nombre de spires dans la bobine primaire. Comme
l’on veut environ 15 volts en sortie sur chaque transformateur et que
l’on a 220 volts en entrée (prise secteur), il faudra multiplier le
nombre de spire à l’entrée par 15/220. Et l’on obtient le nombre de
spires à effectuer dans l’espace du transformateur que l’on a libéré.
Remarque : sur les 6 transformateurs que nous avons récupérer,
il y avait toujours 230 spires au primaire. Ce qui facilité les calculs
en donnant : 1 spire = 1 volt. Et on cherche à avoir 45 volts pour
pouvoir déclencher l’arc de soudage. En dessous de 40 volts, l’arc
se fera trop proche de la pièce à souder, et la fonte de l’électrode
fera court circuit.
Enrouler le nombre de spires nécessaire avec du fil de cuivre de
section 4mm². Répéter l’opération sur chaque transformateur.
Câbler les sorties des transformateurs en série avec du câble de
4mm², le même que le bobinage. Gardez une bonne longueur de
câble en sortie de deux transformateurs pour les relier à l’électrode
et à la pièce à souder (via des pinces crocodiles). Leurs deux autres
bornes seront connectées au transformateur restant.
Remarque : les transfos sont en parallèle sur le circuit primaire
afin que chacun soit sous la même tension imposée par le secteur
(220 volts) et renvoie la tension voulue par le bobinage maison.
Dans le secondaire, le branchement en série permet
d’additionner les tensions des trois transformateurs, diminuer le
nombre de spires et donc avoir la place des les rentrer dans le
ferromagnétique.
Le disjoncteur, aussi utilisé comme interrupteur, se branche en
parallèle aux trois primaires des transformateurs (bobines non
modifiées). Les entrées et sorties du disjoncteur étant assez grandes
(physiquement) pour mettre 3 câbles de 2,5mm², brancher
directement les 6 entrées des transformateurs sur les deux sorties du
disjoncteur. Nous vous conseillons de respecter un code couleur pour
plus de clarté (ex : phase en bleue, neutre en marron).
Remarque : pour que le poste à souder fonctionne il faut que les
tensions de sortie des transformateurs ne soient pas déphasées.
En effet, comme l’on est en alternatif, le déphasage entrainerait
la mise en opposition de deux tensions et on aurait 15+15-15 = 15
volts en sortie. Il est possible de prévoir quels sont les câbles de
phase et neutre avec l’enroulement des spires mais l’on vous
conseille de tester plusieurs câblage (annexe) jusqu’à ce que cela
fonctionne.
En amont du disjoncteur, juste après la prise secteur, brancher
les deux ventilateurs en parallèle. Ainsi ils s’allumeront dès que la
prise sera branchée, et même si le poste n’est pas utilisé : d’une part
pour qu’il se refroidisse plus longtemps et d’autre part pour ne pas
oublier de le débrancher.
Pensez absolument à éteindre le disjoncteur lorsque la
soudure est finie , car même s’il n’y a pas d’arc à alimenter, les
transformateurs chauffent, et pourraient se dégrader.
