Étape 3 - Assemblage des différentes parties

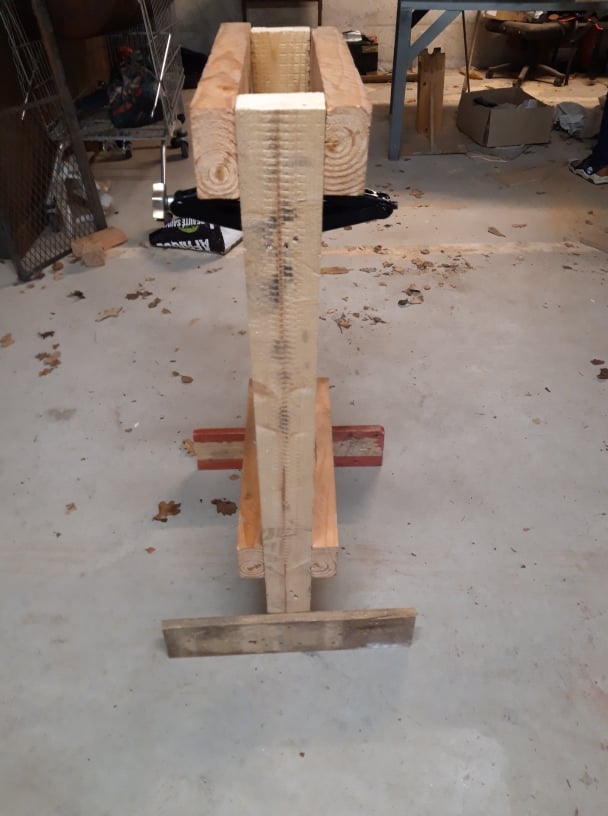

Pour le pressoir :
Dans un premier temps nous devons fixer le cadre:
- Reliez deux grands pieds à leurs extrémité avec 2 planches transversales de chaque côté des grands pieds. Cela va être la partie haute de votre cadre.
- Fixez le socle pour le cric au milieux des planches transversales, orienté vers le bas,
Attention!! Le positionnement des deux prochaines planches transversales est la plus compliqué car il demandes un petit calcul : la distances entre le socle du cric et les planches transversale du bas doit être égale à la hauteur votre bac pressoir ( ici nos casier) plus la hauteur minimal du cric (on vous conseil d'ajouter 2-3 cm pour une meilleur praticité de la machine.
Cette distance est précise car elle doit permettre au cric de presser correctement ( si le bac est trop bas le cric n'aura pas la longueur nécessaire pour presser convenablement) et doit permettre aussi d'enlever le bac pressoir ( notre casier) quand le cric est totalement fermer.
-Le bas de nos planches transversales sont positionné a 270mm du bas de notre cadre avec nos propres côtes.
-Après vérification de la distance ( placez le bac et le cric, sans fixé le cric, et vérifier que tout rentre dans l'espace ), fixer le cric sur son socle
-Enfin placez les planches pieds, perpendiculairement au planches transversales, pour que le cadre soit stable
- Percez le bac presseur dans le fond pour que le jus puisse sortir

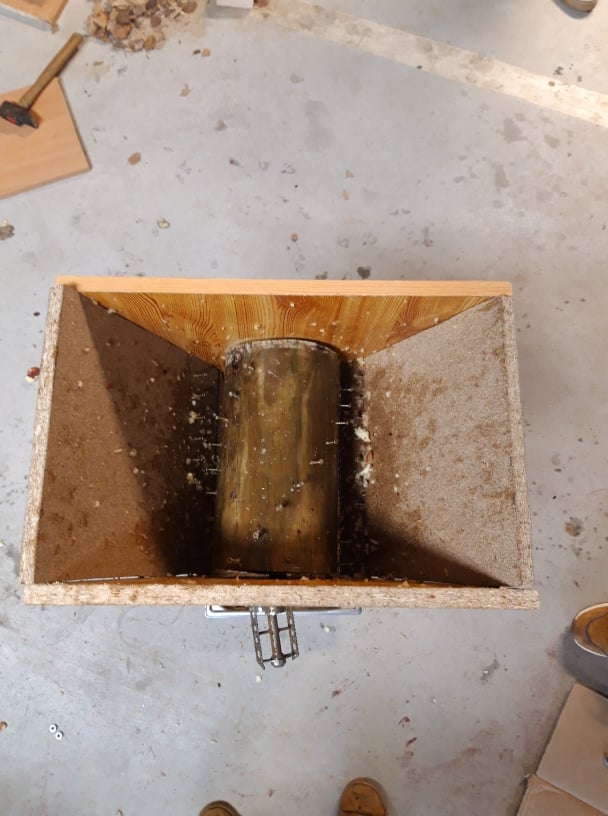

Pour le broyeur :
Modification du rondin :
-Vissez des vis dans le rondin
-Percez des trous sur l'axe central du rondin pour y placer la tige fileté. longueur : 50mm
Préparation de l'entonnoir :
-Percez un trou dans les parois de l'entonnoir pour pouvoir y places l'axe de votre rondin
Attention !! Ce trou dois être assez haut pour que le rondin + les vis qui sont dans le rondin puisse tourner mais assez bas pour que les pommes soit broyées en le rondin et les paroi de l'entonnoir. Ce trou doit aussi être assez gros pour laisser la tige fileté passé mais pas les boulons.
Voir schémas précédent de la plaque pour les dimension.
- Fixez les planches avec les vis pour créer l’entonnoir
- Placez les pieds en bas de l'entonnoir pour le rendre stable
Attention !! Les pieds ne doivent pas gêner la rotation de la pédale.
- Placez le rondin en face des trous et insérez de chaque côté la tige filetée couper en deux par les trous.
- Bloquez la tige et donc le rondin avec des boulons de chaque côté des parois
- Fixer la pédale sur la tige avec des boulons
Et Voilà ! Votre broyeur est prêt ! Si vous avez du mal avec nos explications référez vous aux photos et vidéos.
